J’installe des capteurs de consommation (Refoss EM06) dans mon tableau électrique.

Introduction

Sur le site de mon fournisseur d’électricité, je peux consulter la consommation à postériori. Ce n’est pas simple de comprendre les facteurs de consommation quelques jours après.
J’ai donc toujours souhaité avoir un moyen de suivre en temps réel ces valeurs avec une certaine granularité.

Il existe différent moyen de récupérer cela. Voici une liste de ceux que j’ai retenue :

• Mettre des prises connectées sur chaque prise :
  • Deviens rapidement chère en fonction du nombre d’équipements
• Utiliser la téléinformation du compteur (TIC)
  • Donne seulement la consommation globale
  • Solution non international
  • Simple à mettre en place
• Capteurs sur le tableau électrique
  • Pas forcément simple à installer
  • Discrimination par disjoncteur

Ayant quelques éléments rapportant la consommation (prises, onduleur) d’éléments spécifiques, j’ai orienté mes recherches sur la troisième solution qui fonctionnerait en complément.

Toujours dans mes principes, la solution devrait-être en contrôle local et ne nécessitant pas d’accès Internet.

J’ai vu que Shelly avait sa solution mais j’ai rapidement été refroidis par le prix du Shelly PRO 3EM.
J’ai récemment trouvé le Refoss EM06 qui, en plus d’être beaucoup moins chère, apporte plus de sondes.

Mais tous n’est pas idéale :

Je ne le savais pas avant de l’utiliser, mais je n’ai pas trouvé de moyen de connecter cela à mon Wi-Fi sans utiliser l’application Refoss et donc y créer un compte.

Nous allons donc voir comment j’ai fait la mise en service de cet élément ainsi que la configuration du dashboard Energie d’HA.

Présentation

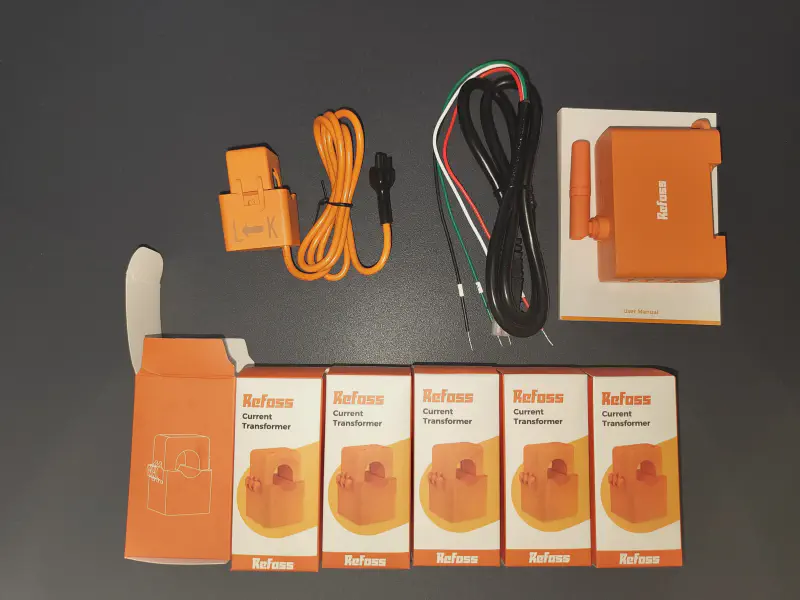

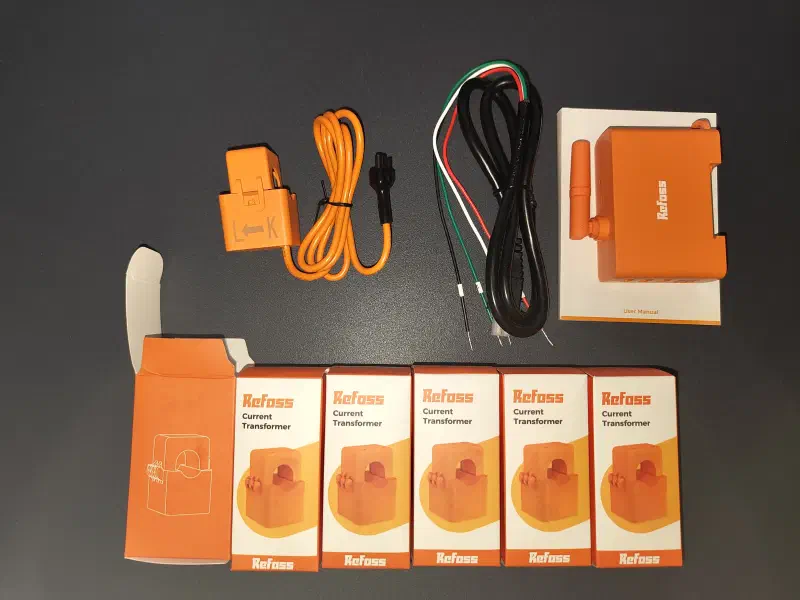

Le paquet comprend donc :

• Le module
• Le câble d’alimentation
• Les six sondes de mesures

Le câble d’alimentation comporte trois phases et un neutre.
Dans une installation domestique française classique, il n’y a qu’une seule phase (monophasé).
De ce fait, l’alimentation se fera en branchant ces trois phases sur une seule phase.

Ce que j’appelle (à tort) sonde, s’appelle en fait un tore. Ces sondes s’entourent sur un câble de phase pour y mesurer sa consommation. Elles sont labellisées L=>K, la flèche doit pointer vers la source (L côté tableau, K côté élément consommateur). Si ce dernier est mis à l’envers, vous aurez alors des valeurs négatives. Utile lors d’utilisation d’une génératrice (panneaux solaires).

Installation

Je conseille de commencer par installer les sondes et de faire passer leur câble proprement.

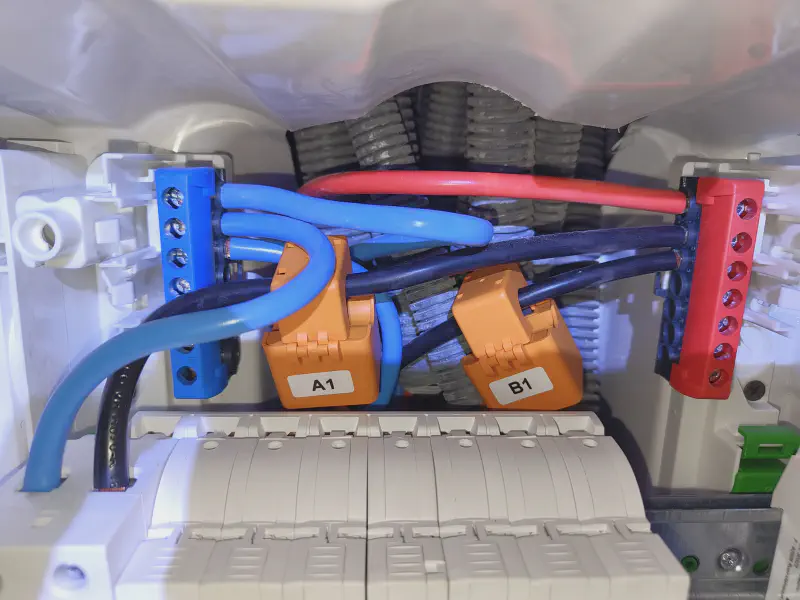

Dans mon cas, je voulais utiliser une sonde pour l’arrivée au compteur, mais j’ai eu du mal à chopper le câble. Je me suis rabattus sur les deux fils allant sur les deux différentiels de mon tableau. J’en ai seulement deux, donc en les sommant, j’aurais bien la consommation totale de mon installation.

J’ai installé quatre sondes :

• Différentiel du haut
• Différentiel du bas
• Four
• Plaque de cuisson

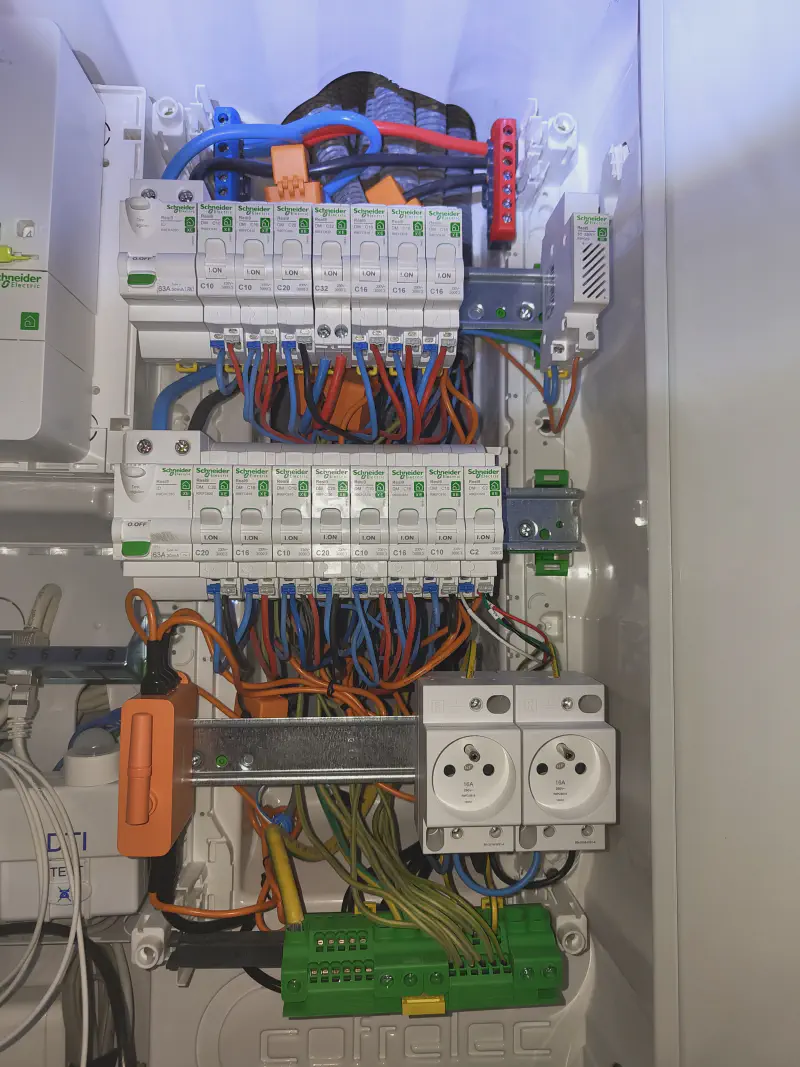

Pour le module, je l’ai branché sur un disjoncteur 2 ampères.
Le dernier de la rangée du bas.

Configuration

Lorsque le module démarre, il génère un réseau Wi-Fi.

Avec mon smartphone, en me connectant sur ce réseau et en ouvrant l’application Refoss, on me propose immédiatement d’ajouter le module.

Afin le connecter à Home Assistant, il faut vérifier que son firmware est bien en version 2.3.8 minimum. Sinon, il faut le mettre à jour.

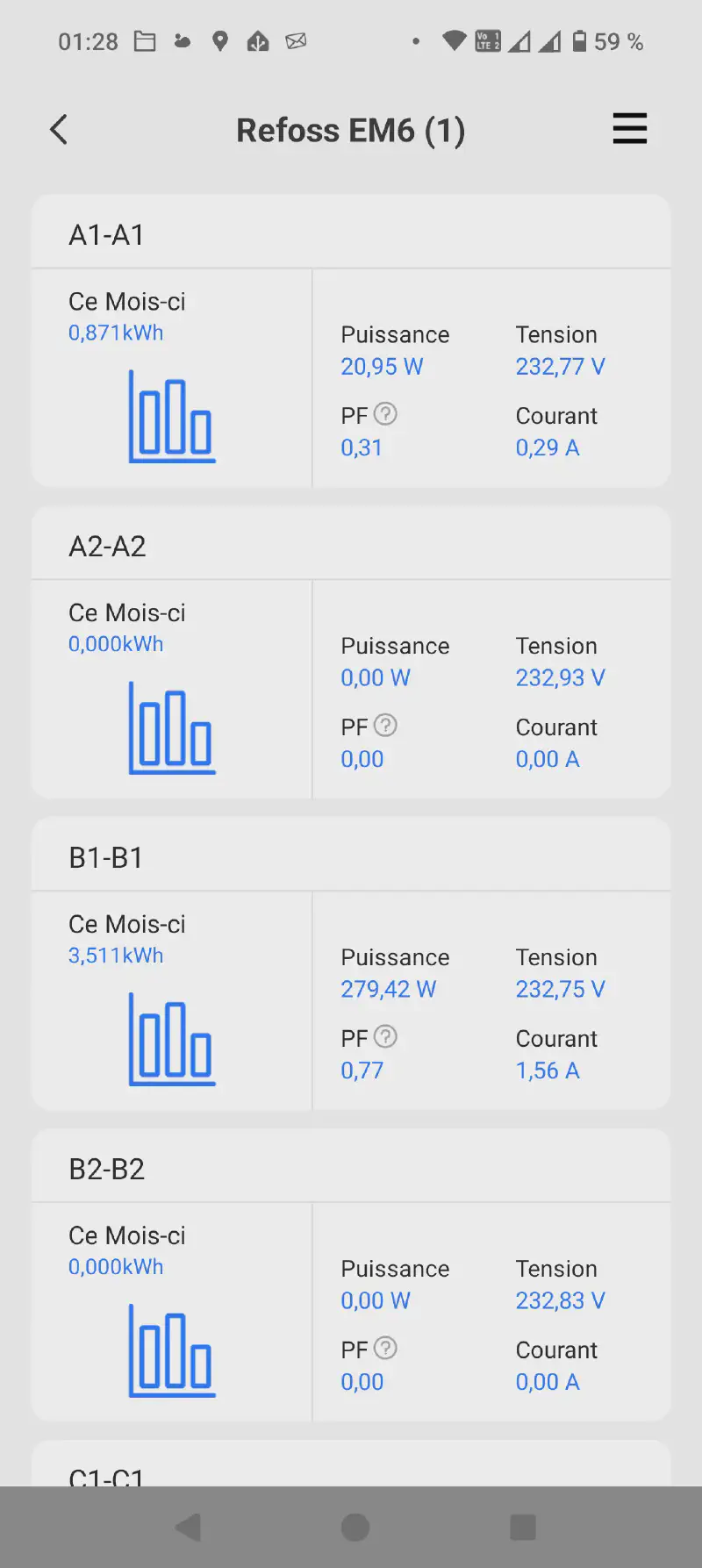

Sur les données de l’appareil, on peut vérifier la bonne remontée des informations.

Home Assistant

Intégration

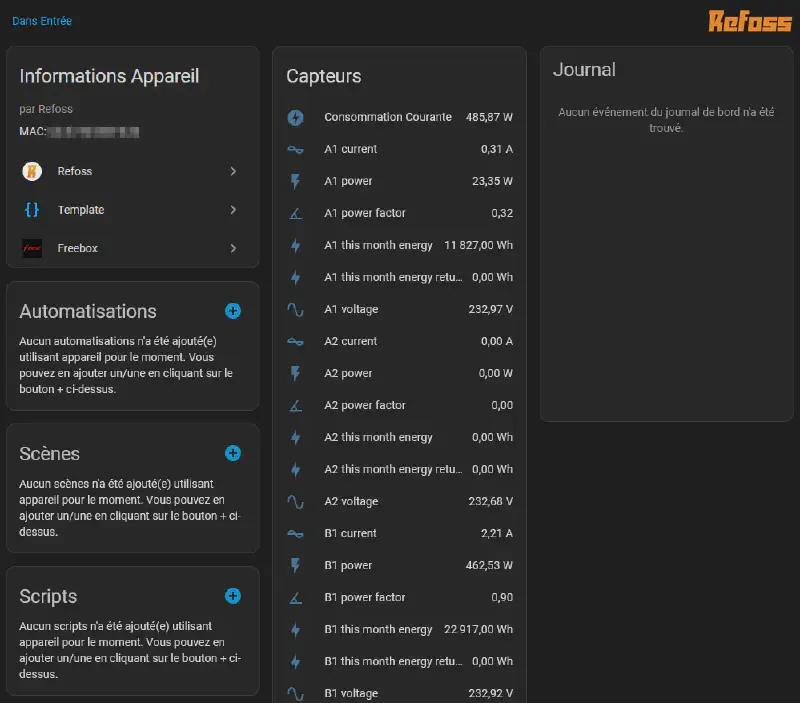

Pour intégrer le module rien de plus simple, en ajoutant l’intégration Refoss, HA détecte automatiquement le module et vous propose de l’ajouter.

Dashboard Energie

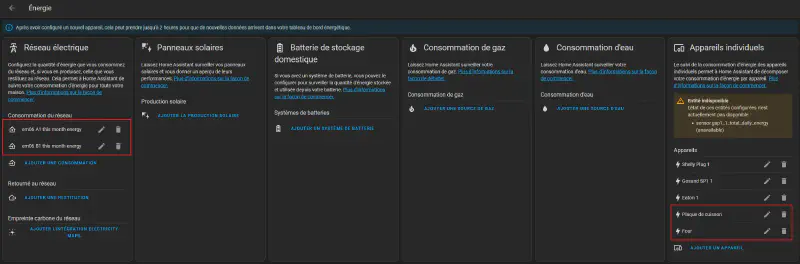

Il suffit alors d’ajouter mes deux capteurs en source d’alimentation en tant que CONSOMMATION et ceux du four et de la plaque de cuisson dans la liste des appareils individuels.

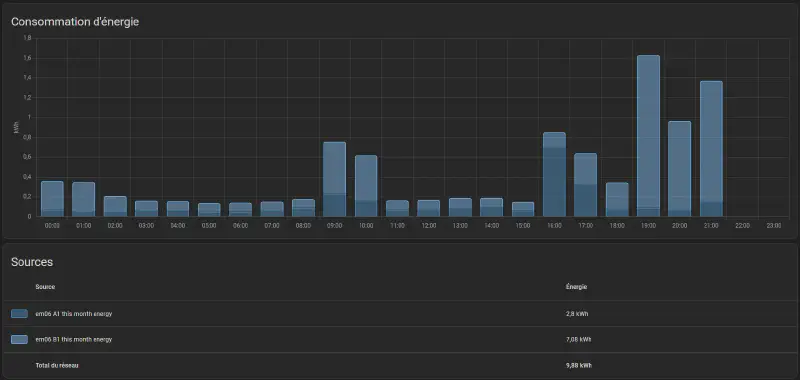

Le dashbord commence donc à se remplir et ainsi, on peut commencer à voir des données.

Après quelques jours, j’ai comparé ces valeurs avec celle d’EDF.

Home Assistant (Refoss) :

EDF :

En partant du principe que les valeurs du fournisseur sont exactes (de toute façon, c’est ce que je vais payer !), on remarque ici que le module “manque” environ une centaine de Wattheure.

Carte

J’ai voulu ajouter la carte Power Flow Card Plus afin de connaitre la consommation en temps réelle.

Au lieu d’ajouter les deux capteurs à ce dernier, je me suis embêté à configurer un capteur qui somme ces deux valeurs.
Pour cela, on crée une entrée de type “Template” selon le modèle suivant :

{{ states("sensor.em06_a1_power") | float + states("sensor.em06_b1_power") | float }}

Et voici le résultat :

Conclusion

Finalement, j’ai enfin une solution abordable pour comprendre ma consommation d’électricité.

Je suis un peu déçu de transmettre mes données à Refoss mais au moins, grâce au contrôle local, je n’ai pas de soucis à me faire s’ils ferment leur cloud.

Autre point négatif, j’ai un truc orange dans mon tableau électrique ! 🤣
